Кровельные и осевые вентиляторы для электрошкафов: виды и выбор

Надежная работа любого промышленного электрооборудования во многом зависит от стабильного температурного режима внутри распределительного шкафа. Перегрев компонентов ведет к сбоям в работе автоматики, ложным срабатываниям реле и преждевременному выходу из строя дорогостоящих комплектующих. Для эффективного отвода тепла используются специальные системы принудительной вентиляции. В этой статье мы разберем, чем отличаются кровельные и осевые вентиляторы, как правильно выбрать оборудование для охлаждения электрошкафов и на что обратить внимание при монтаже.

Почему важно контролировать микроклимат в электрошкафу

Современные распределительные щиты и шкафы управления насыщены плотно размещенными компонентами: частотными преобразователями, контроллерами, источниками питания и силовыми автоматами. Каждый из них выделяет тепло во время работы. Если естественной циркуляции воздуха недостаточно, внутри корпуса образуются локальные зоны перегрева.

Установка принудительной вентиляции позволяет решить сразу несколько задач:

• Поддержание оптимальной температуры. Предотвращает критический нагрев электроники и продлевает срок ее службы.
• Исключение конденсата. Правильный воздухообмен защищает внутренние элементы от резких перепадов влажности.
• Снижение риска аварий. Стабильный микроклимат минимизирует вероятность внеплановых простоев промышленного оборудования.

Осевые вентиляторы: компактность и локальный обдув

Осевые вентиляторы (аксиальные) — это самый распространенный тип устройств для вентиляции компактных и средних электротехнических шкафов. Конструктивно они представляют собой лопастное колесо в цилиндрическом корпусе, которое перемещает воздух параллельно оси вращения электродвигателя.

Главные достоинства осевых моделей — высокая производительность при малых габаритах, простота интеграции в дверцу или боковую стенку шкафа, а также доступная стоимость. Они обычно устанавливаются в паре с выпускными фильтрами (решетками), которые защищают внутреннее пространство шкафа от попадания пыли и влаги (обеспечивая класс защиты до IP54–IP55). Осевые вентиляторы отлично подходят для создания сквозного потока воздуха и обдува конкретных теплонагруженных зон.

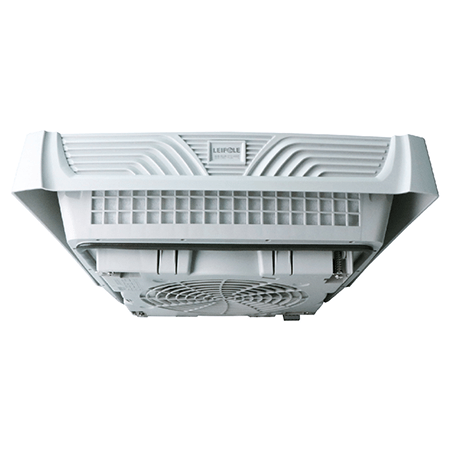

Кровельные вентиляторы: эффективное удаление тепла вверх

Кровельные вентиляторы монтируются непосредственно на верхнюю крышку (кровлю) распределительного шкафа или телекоммуникационной стойки. Поскольку нагретый воздух всегда поднимается вверх по законам физики, такое размещение является максимально естественным и эффективным для организации вытяжки.

Кровельные модели незаменимы в крупных напольных шкафах с высокой плотностью монтажа оборудования и значительным тепловыделением. Они работают на выдув, принудительно удаляя горячие воздушные массы из верхней точки шкафа. Часто кровельные вентиляторы комбинируют с осевыми вентиляторами или фильтрующими решетками, установленными в нижней части корпуса, создавая мощный направленный поток снизу вверх.

Сравнение: когда какой тип вентилятора выбрать

Выбор между кровельным и осевым исполнением зависит от габаритов шкафа, конфигурации и условий эксплуатации:

Полный ассортимент оборудования, технические характеристики, чертежи и актуальное наличие вы найдете в общем разделе Вентиляция для электрошкафов.

Как рассчитать необходимую производительность вентилятора

Чтобы вентиляция справлялась со своими задачами, ее производительность (расход воздуха в м³/ч) должна рассчитываться с учетом тепловыделения всех установленных внутри приборов и разницы температур (окружающей среды и допустимой внутри шкафа).

При выборе также важно учитывать:

• Степень защиты (IP). Наличие фильтров предотвращает попадание пыли и брызг внутрь шкафа на производстве.
• Напряжение питания. В наличии есть модели на 230V, 115V AC, а также решения на постоянное напряжение (24V DC) для систем автоматики.
• Наличие термостата. Подключение вентилятора через термостат позволяет запускать его только при достижении пороговой температуры, что экономит ресурс устройства и электроэнергию.

Частые вопросы о вентиляции электрошкафов

Чем кровельный вентилятор отличается от осевого? Осевой вентилятор обычно крепится на вертикальные стенки или дверь и создает общий поток воздуха. Кровельный монтируется строго на верхнюю крышку шкафа и работает на вытяжку, эффективно удаляя поднимающийся вверх горячий воздух.

Нужно ли ставить фильтры вместе с вентилятором? Да, обязательно. Фильтрующая решетка защищает внутренности щита от строительной пыли, грязи и влаги, продлевая срок службы как самого вентилятора, так и установленной внутри аппаратуры.

Можно ли запитать вентилятор напрямую от автомата? Можно, но профессионалы рекомендуют подключать его через специальный термостат шкафа управления. Это обеспечит автоматическое включение при перегреве и отключение при нормализации температуры.

Как подобрать вентилятор по мощности? Требуемый воздухообмен рассчитывается по специальной формуле с учетом суммарной мощности тепловыделения всех приборов в шкафу и разницы между внешней температурой и допустимой внутри щита. Наши специалисты могут помочь с точным расчетом под ваш проект.

Итог: надежное охлаждение ваших систем

Грамотная организация микроклимата — залог долговечности и бесперебойной работы электротехнического оборудования. Сочетание осевых и кровельных вентиляторов позволяет создать эффективную систему циркуляции воздуха в шкафах любой сложности. Ознакомиться с каталогом и купить вентиляторы для электрошкафов с доставкой по Москве и всей России можно на сайте официального дилера «ЗВИ ЭлектроАльянс».
