Винтовые клеммы и клеммные колодки на DIN-рейку: виды, выбор и особенности монтажа

Надёжное и безопасное соединение проводников — залог стабильной работы любого электрического щита. Именно поэтому выбор правильных коммутационных элементов критически важен для электробезопасности объекта. В этой статье разберём, что представляют собой винтовые клеммы и клеммные колодки, какими они бывают, чем отличаются винтовые зажимы от пружинных и как выбрать подходящий клеммник на DIN-рейку под конкретные задачи. Материал будет полезен и практикующим монтажникам, и проектировщикам, подбирающим оборудование в 2026 году.

Что такое клеммные колодки и для чего они нужны

Клеммная колодка — это электротехническое устройство, предназначенное для безопасного, аккуратного и долговечного соединения электрических проводников. В отличие от традиционных скруток или сомнительных переходников, профессиональные клеммники на DIN-рейку обеспечивают стабильное переходное сопротивление, исключают риск нагрева в точке контакта и позволяют быстро перекоммутировать линии при обслуживании щита.

Современные клеммы решают сразу три ключевые задачи: упорядочивают разводку силовых и управляющих цепей внутри распределительного шкафа, защищают жилы от механических повреждений и гарантируют надежную фиксацию проводников различного сечения под расчетными токовыми нагрузками.

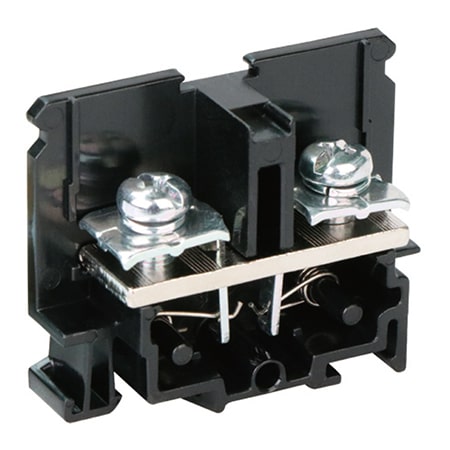

Винтовые клеммы: классика надежности и прочности

Среди всего разнообразия монтажных решений винтовые клеммы остаются безусловным стандартом для промышленных объектов и ответственных щитовых систем. Их главное преимущество — создание максимального усилия прижима жилы за счет механического затяжения винта. Это обеспечивает исключительную стойкость к вибрациям, перепадам температур и высоким токовым нагрузкам.

Качественные клеммные колодки с винтовым зажимом изготавливаются из термостойкого полиамида, не поддерживающего горение, с токоведущими элементами из электротехнической меди и стали с защитным антикоррозийным покрытием. Такие материалы гарантируют долгий срок службы без необходимости постоянной протяжки контактов.

Винтовые или пружинные клеммы: что выбрать

На практике монтажники часто выбирают между двумя основными типами зажимов. Понимание их конструктивных отличий помогает избежать аварийных ситуаций на объекте:

• Винтовой зажим — обеспечивает максимальную площадь контакта и усилие прижима. Незаменим для силовых линий, толстых кабелей и объектов с повышенным уровнем вибрации (промышленные цеха, насосные станции).
• Пружинный (самозажимной) зажим — выигрывает по скорости монтажа и удобен для слаботочных цепей или моножилы, однако уступает винтовому в условиях жестких механических нагрузок.

Для распределительных щитов и вводных шкафов специалисты рекомендуют использовать проверенные винтовые клеммные колодки, способные выдерживать серьезные токи без деформации контакта.

Клеммники на DIN-рейку: удобство монтажа в щите

Стандартная 35-мм DIN-рейка стала универсальной основой для сборки современных электрощитов. Установка клемм на этот профиль позволяет за секунды зафиксировать ряд необходимых элементов без сложного сверления корпуса. Наборные клеммные ряды позволяют объединять десятки элементов в единую систему распределения, экономя пространство внутри шкафа и обеспечивая идеальный порядок в маркировке.

Как выбрать клеммную колодку под проект

Чтобы правильно подобрать клеммы для электрощитка, необходимо сопоставить их характеристики с параметрами сети:

• Номинальный ток — должен соответствовать или превышать токовую нагрузку защищаемой линии.
• Сечение подключаемого провода — посадочное гнездо должно подходить под диаметр жилы (от 2.5 мм² для базовых линий до 16–35 мм² для силовых вводов).
• Тип монтажа — крепление на стандартную DIN-рейку или монтажную плату.
• Наличие маркировки и аксессуаров — торцевых заглушек, перемычек и разделителей.

Популярные серии клемм Leipole

В нашем каталоге представлены надежные клеммы и комплектующие бренда Leipole, отвечающие строгим международным стандартам. Ниже приведена таблица популярных серий винтовых клемм на DIN-рейку:

Актуальные цены, наличие на складе и подробные чертежи можно найти в разделе Клеммы и клеммные колодки. При необходимости наши инженеры помогут рассчитать спецификацию под ваш проект.

Частые вопросы о клеммных колодках

Почему винтовые клеммы надежнее скруток? Винтовой зажим создает плотное механическое усилие по всей площади контакта, исключая искрение, окисление и нагрев проводников под нагрузкой, в отличие от ненадежных скруток.

Можно ли подключать многопроволочные провода в винтовые клеммы? Да, но для этого многопроволочную жилу обязательно нужно опрессовать специальным трубчатым наконечником (НШВИ), чтобы винт не распушил и не повредил отдельные проволочки.

Как подобрать сечение клеммника? Сечение клеммы должно быть не меньше сечения подключаемого кабеля. Для силовых вводов выбирают клеммы на 10–16 мм² и выше, для групповых линий освещения и розеток — 2.5–4 мм².

В чем плюсы монтажа на DIN-рейку? Это экономия времени монтажа, отсутствие необходимости сверлить корпус щита, возможность быстрой перестановки модулей и идеальная упорядоченность проводки.

Продукцию каких брендов лучше выбрать? Оптимальным выбором по соотношению цены и промышленного качества являются сертифицированные компоненты марки Leipole, представленные в нашем каталоге.

Итог: как обеспечить надежность электросоединений

Качественная клеммная колодка — это фундамент безопасности любого распределительного шкафа. Выбирая проверенные винтовые клеммы на DIN-рейку, вы защищаете оборудование от аварий и упрощаете эксплуатацию сети. Ознакомиться с ассортиментом и купить клеммные колодки можно с доставкой по Москве и всей России.
