Производитель: АО Электромаш

Мощность: 2,2 кВт

Выходная частота: 0-200/400/600 Гц

Напряжение: 380 В

Номинальный ток: 6,5 А

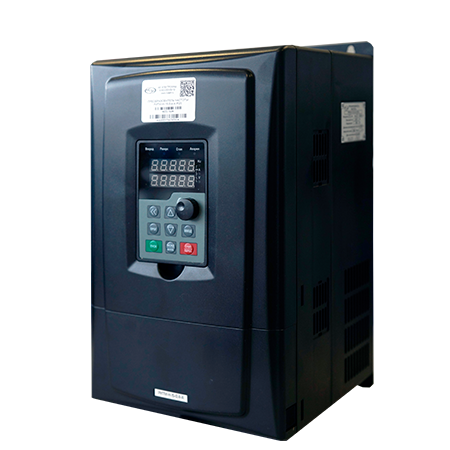

Преобразователь частоты РИТМ-Н-2.2-0.4 могут использоваться для управления приводами на большинстве автоматизированных производств. Данные модели идеально подходят в тех случаях, когда требуется максимальная производительность, небольшие габариты и низкая цена.

Параметры преобразователя частоты
Мощность двигателя, кВт	0,4
Тип сети	трехфазная
Входное напряжение, В	380
Входная частота, Гц	50/60
Входной ток, А	6,5
Выходной ток, А	5,8
Стандартные функции
Выходная частота, Гц	0-200/400/600
Несущая частота, кГц	0,5-16 (несущая частота автоматически настраивается в зависимости от нагрузки)
Входная частота, Гц	Цифровая настройка: 0,01 Аналоговая настройка: максимальная частота х 0,025%
Режим управления	Векторное управление/ векторное управление с замкнутым контуром/ скалярное управление (V/F)
Пусковой момент	Тип G: 0,3Гц/150% (векторное управление), 0 Гц/180% (векторное управление с замкнутым контуром), тип Р: 0,5Гц/100%
Диапазон скоростей	1:200 (векторное управление) 1:1000 (векторное управление с замкнутым контуром)
Точность поддержания скорости	±0,5% (векторное управление) ±0,02% (векторное управление с замкнутым контуром)
Перегрузочная способность	Тип G: 60с для 150% от номинального тока, 3с для 180% от номинального тока; Тип Р: 60с для 120% от номинального тока, 3с для 150% от номинального тока
Торможение постоянным током	Частота торможения постоянным током: 0,00 Гц - макс. частота; Время торможения: 0 – 100с; Ток торможение: 0 – 100%.
Встроенный ПЛК	Наличие встроенного ПЛК позволяет настраивать до 16 различных скоростей вращения электродвигателя
Встроенный ПИД-регулятор	Встроенный ПИД-регулятор позволяет настраивать параметры управления замкнутым контуром
Автоматическое регулирование напряжения (АРН)	Преобразователь частоты в автоматическом режиме поддерживает постоянный уровень выходного напряжения при колебаниях напряжения сети
Контроль перенапряжения/перегрузки по току	Поддержка автоматического регулирования тока и напряжения, для избежания перегрузки по току/напряжению
Функция ограничения тока	Автоматическое регулирование тока для избежания срабатывания защиты
Функция ограничения момента	Автоматическое регулирование момента для предотвращения перегрузки по току (доступно в режиме «Векторное управление»
Дополнительные функции
Защита	Обнаружение короткого замыкания двигателя при включении питания, защита от потери фазы ввода/вывода, защита от перегрузки по тока, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева и т.д.
Повышенная производительность	Повышение производительности достигается при управлении асинхронным двигателем с помощью режима векторного управления
Защита от аварийного отключения	Преобразователь частоты поддерживает работу в течение короткого времени при аварийном отключении питания
Защита от скачков напряжения	Встроенная защита от скачков напряжения для защиты электродвигателя
Контроль времени	Диапазон времени: 0,0 - 6500,0 мин
Встроенные протоколы связи	Modbus-RTU, Profibus-DP, CANopen
Защита электродвигателя от перегрева	Дополнительная плата расширения ввода/вывода позволяет подключать к преобразователю частоты датчики температуры (РТ100, РТ1000), для защиты двигателя от перегрева
Поддержка подключения энкодеров	Поддерживает подключение различных типов энкодеров
Расширенное программное обеспечение	Поддерживает мониторинг в фоновом режиме параметров преобразователя частоты
Управление
Способы управления	Панель управления; Контрольные клеммы; Порт последовательной связи;
Настройки	Преобразователь частоты поддерживает 10 различных режимов настроек: цифровая настройка, аналоговая настройка напряжения, аналоговая настройка тока, настройка частоты импульсов, настройка последовательного порта связи, настройка с помощью потенциометра.
Входные терминалы	Встроенные: 5 цифровых входов (DI), один из которых поддерживает высокоскоростной импульсных вход до 100кГц, 2 аналоговых входа (AI), которые поддерживают вольтовый вход 0-10 В или токовый вход 4-20мА. Дополнительные: 5 цифровых входов (DI), 1 аналоговый вольтовый вход 0-10 В
Выходные терминалы	Встроенные: 1 высокоскоростной импульсный вход, который поддерживает сигнал 0-100кГц, 1 цифровой выход (DO), 1 релейный выход, 2 аналоговых выхода (АО), которые поддерживают вольтовый выход 0-10 В или токовый выход 4-20мА. Дополнительные: 1 выходная клемма (DO), 1 релейный выход.
Параметры дисплея
Дисплей	LED панель отображает выбранные параметры
Язык интерфейса	Русский, Английский
Копирование параметров	С помощью LED панели возможен перенос данных на ПК, с помощью специализированного программного обеспечения
Блокировка клавиш и выбор функций	Возможно частичное или полное блокирования доступа к некоторым параметрам
Параметры окружающей среды
Место установки	Устанавливается в закрытом помещении, где исключено попадание прямого солнечного света, пыли, коррозийного, горючего газа, масла и т.д.
Высота над уровнем моря	Не более 1000м
Температура окружающей среды	Диапазон рабочей температуры от -10^оС до +40^оС
Влажность	Относительная влажность окружающей среды, не более 95%
Уровень вибрации	Не более 5,9м/с² (0,6g)
Температура хранения	От -20^оС до +60^оС
Конструктивное исполнение
Степень защиты	IP20
Гарантийный срок эксплуатации	24 месяца
Габаритные размеры, мм (ШхВхГ)	100х174х140

Почему стоит использовать преобразователь частоты переменного тока?

Оборудование часто проектируется для работы при максимальной нагрузке, что не всегда необходимо. Постоянная работа на полной мощности приводит к бесполезным затратам электроэнергии.
Преобразователь частоты позволяет легко контролировать скорость вращения двигателя, используемого для привода оборудования. Снижение скорости вращения при отсутствии необходимости в максимальной производительности значительно уменьшает потребление энергии.

Где установить преобразователь частоты и сколько места для этого потребуется?

Современные преобразователи частоты имеют компактные размеры и могут быть установлены в электрощитовой, а также рядом с двигателями и приводимым оборудованием. Они подходят для модернизации большинства установок, работающих на двигателях переменного тока.
При выборе места установки важно учитывать степень защиты преобразователя от воздействия внешней среды.

Как запустить преобразователь частоты?

Запуск современного преобразователя осуществляется так же просто, как включение лампочки. Необходимо задать условия эксплуатации и желаемую скорость вращения двигателя. Настройка конфигурации производится автоматически.
Преобразователь частоты можно быстро запустить, а скорость можно задать с помощью клавиатуры, терминала ввода/вывода или по шине Fieldbus.

Как контролировать скорость вращения двигателя после установки преобразователя частоты?

Существует два основных способа контроля: по опорной скорости и по опорному параметру (уставке).

1. Контроль опорной скорости: Преобразователь поддерживает заданную скорость и регулирует вращение двигателя и оборудования соответственно. Опорная скорость может быть задана оператором или поступать от программируемого логического контроллера (ПЛК).
2. Контроль по уставке: Преобразователь получает значение уставки и фактическое значение скорости. Встроенный ПИД-регулятор обеспечивает поддержание заданной уставки. Использование преобразователя частоты — это эффективный способ оптимизации работы оборудования и снижения затрат на электроэнергию.
