Производитель- ПКФ Веспер

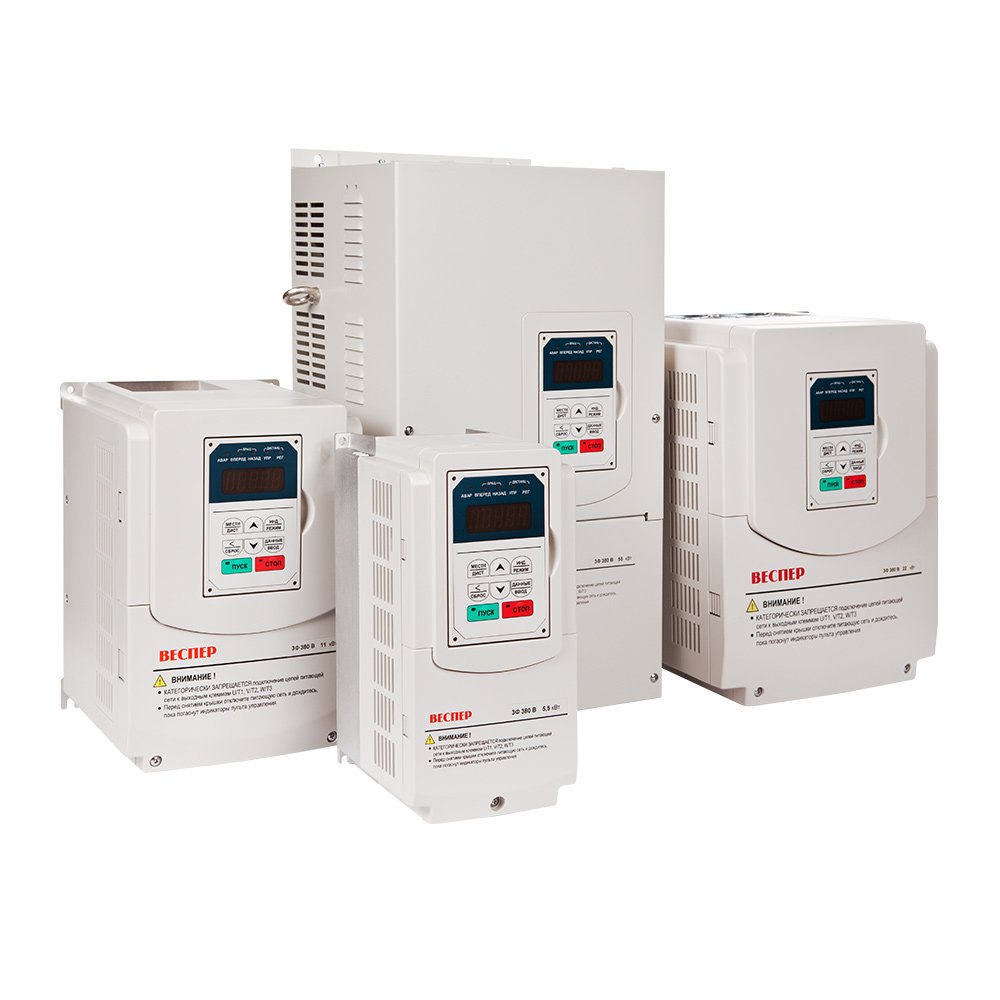

Частотный преобразователь Веспер из серии Е5-Р7500 предназначен для управления электроприводами с насосной (вентиляторной) нагрузочной характеристикой.| Выходные параметры | |
|---|---|
| Полная выходная мощность, кВА | 20 |
| Номинальный выходной ток, А | 31 |
| Максимальная мощность применяемого электродвигателя, кВт | 15 |
| Максимальное выходное напряжение, В | Трехфазное 380 ~ 480 (пропорционально входному напряжению) |
| Диапазон выходной частоты в режиме U/f, Гц | 0,1 ~ 400 |
| Диапазон выходной частоты в векторном режиме, Гц | 0,1 ~ 150 |
| Источник питания | |
| Номинальное входное напряжение, частота | Трехфазное 380 ~ 480 В, 50/60 Гц |
| Допустимые колебания входного напряжения | -15% ~ +15% |
| Допустимые колебания частоты | ± 5% |
| Характеристики управления | |
| Тип нагрузки | Легкая (ND) |
| Съемный пульт | Да |
| Тормозной прерыватель | Да |
| Протокол связи | Modbus |
| Коммуникационные функции | Встроенный интерфейс RS-485 (протоколы Modbus/BACnet/Metasys N2) |
| Контроллер PLC | Встроен |
| Дополнительное оборудование | Модуль управления группой до 8 насосов Модуль Profibus (только для моделей −005Н и выше) |
| Режимы управления | U/f, векторное управление без обратной связи, Векторное управление двигателями с постоянными магнитами |
| Стартовый крутящий момент | 150% (1,25 Гц) |
| Точность поддержания выходной частоты | Цифровое задание: ± 0,01% (от −10°С до +40°С) Аналоговое задание: ± 0,1% (25°С±10°С) |
| Точность по скорости | ± 0,5% в режиме векторного управления |
| Разрешение установки частоты | Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц |
| Разрешение выходной частоты | 0,01 Гц |
| Сигнал задания частоты | 0 ~ +10В, 0 ~ 20 мА или 4 ~ 20 мА |
| Время разгона/торможения | 0,0 ~ 6000,0 с (раздельная установка времени разгона и торможения) |
| Характеристика напряжение/частота | 15 фиксированных характеристик Пользовательская характеристика U/f |
| Тормозной момент | До 20% |
| Основные функции управления | Автонастройка, гибкая ШИМ, защита от повышенного напряжения, динамическое торможение, поиск скорости, перезапуск после провалов питания, 2 набора параметров ПИД-регулятора, компенсация скольжения, интерфейс RS-485, простой контроллер PLC, 2 аналоговых выхода, ключ безопасности |
| Другие функции | Счетчик наработки (общая и с нагрузкой), запись 30 последних ошибок и запись состояния ПЧ при последней ошибке, функция сохранения энергии, защита от пропадания фазы, интеллектуальное торможение, торможение постоянным током, S-кривые разгона и торможения, задание частоты БОЛЬШЕ/МЕНЬШЕ, отображение технологических характеристик, переключение управления Местное/Дистанционное, выбор полярности управляющих сигналов PNP/NPN, установка параметров пользователя |
| Защитные функции | |
| Предотвращение срыва | Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения. |
| Мгновенная защита по току (ОС) и при коротком замыкании (SC) | Отключение выхода, если ток превышает 160% номинального тока ПЧ |
| Защита преобразователя от перегрузки (OL2) | Отключение выхода, если в течение 1 мин ток превышает 120% номинального тока ПЧ |
| Защита двигателя от перегрузки (OL1) | Защита двигателя от перегрузки (тепловая) |
| Защита от повышенного напряжения (OV) | Отключение выхода при напряжении на шине постоянного тока 820В |
| Защита от пониженного напряжения (UV) | Отключение выхода при напряжении на шине постоянного тока 380В |
| Автоперезапуск после провалов питания | Функция автоматического перезапуска работает при пропадании питания на время от 15мс до 2с (для моделей 2,2 кВт и менее — от 15мс до 1с) |
| Защита от перегрева (ОН) | Для защиты используется термодатчик |
| Защита от неисправности заземления (GF) | Для защиты используются датчики тока |
| Индикатор заряда | При напряжении ≥ 50В на шине постоянного тока светится индикатор Заряд |
| Защита от обрыва фазы на выходе (OPL) | При обрыве фазы двигатель останавливается |
| Окружающая среда | |
| Размещение | В помещении, защищенном от коррозионных газов и пыли |
| Диапазон рабочих температур | -10 ~ +40°С (IP20 и IP55), −10 ~ +50°С (IP00) без ухудшения характеристик, при максимальной температуре 60°С с пониженными значениями характеристик |
| Диапазон температур хранения | -20 ~ +70°С |
| Относительная влажность | ≤ 95% без образования конденсата |
| Высотность и вибрации | Высота до 1000 м и ниже, вибрации ≤ 0,6g (5,9 м/с2) |
| Гарантийный срок эксплуатации | 36 мес. |
| Масса не более кг | 6,2 |
| Габариты (ВхШхГ), мм | 210/300/215 |
Оборудование часто проектируется для работы при максимальной нагрузке, что не всегда необходимо. Постоянная работа на полной мощности приводит к бесполезным затратам электроэнергии.
Преобразователь частоты позволяет легко контролировать скорость вращения двигателя, используемого для привода оборудования. Снижение скорости вращения при отсутствии необходимости в максимальной производительности значительно уменьшает потребление энергии.
Современные преобразователи частоты имеют компактные размеры и могут быть установлены в электрощитовой, а также рядом с двигателями и приводимым оборудованием. Они подходят для модернизации большинства установок, работающих на двигателях переменного тока.
При выборе места установки важно учитывать степень защиты преобразователя от воздействия внешней среды.
Запуск современного преобразователя осуществляется так же просто, как включение лампочки. Необходимо задать условия эксплуатации и желаемую скорость вращения двигателя. Настройка конфигурации производится автоматически.
Преобразователь частоты можно быстро запустить, а скорость можно задать с помощью клавиатуры, терминала ввода/вывода или по шине Fieldbus.
Существует два основных способа контроля: по опорной скорости и по опорному параметру (уставке).
 |
