607 185 руб.

546 467 руб.

Скидка 60 718 руб.

В наличии

Количество

шт

В корзину

Производитель: ПКФ Веспер

Мощность: 75 кВт

Номинальный ток: 150 А

Выходная частота: до 400 Гц

Напряжение: 380/400/440/460 В

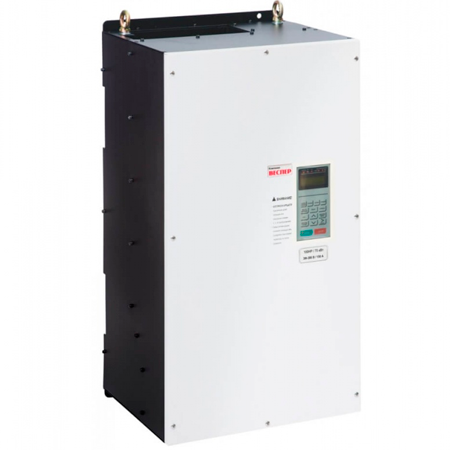

Производитель -Веспер, Россия. Преобразователи серии EI-9011 мощностью от 0,75 до 500 кВт с векторным управлением с высоким пусковым моментом (200%) при малых скоростях (от 0,05 Гц) и высокоточным поддержанием скорости (±0,02%) предназначены для систем с динамичным и контролируемым изменением скорости перемещения, лифтовое, подъемно-транспортное оборудование и др.

Входные параметры
Тип сети	Трехфазная 3-х проводная
Номинальное входное напряжение	380/400/440/460 В
Рабочий диапазон входных напряжений	+10%, -15%
Частота	50/60 Гц
Выходные параметры
Мощность двигателя	75 кВт
Полная мощность преобразователя	100 кВА
Номинальный ток	150 А
Рабочий диапазон выходных напряжений (фазное / линейное)	Трехфазное 0 до ~380-460 В (пропорционально входному)
Метод управления	Синусоидальная широтно-импульсная модуляция
Диапазон управления по частоте	от 0,1 до 400 Гц
Точность частотных режимов	Цифровая команда:±0,01% (от -10°С до +40°С) Аналоговая команда:±0,1% (при 25°С ±10°С)
Разрешающая способность по частоте	Устанавливается уставкой константы в цифровой форме: 0,1 Гц Устанавливается в аналоговой форме: 0,03 Гц/ 60 Гц (11 бит + код)
Разрешение по выходной частоте	0,01 Гц
Запас по перегрузке	150% от номин. выходного тока в течение 1 мин
Аналоговый вход задания частоты	от -10 до +10 В, от 0 до 10 В, от 4 до 20 мА
Время разгона / торможения (имеет независимые уставки, возможны 4 ступени)	от 0,01 до 6000 с
Тормозящий крутящий момент	~ 20% без тормозного резистора, с внешним тормозным резистором - 100%
Тормозной прерыватель	Внешний тормозной прерыватель
Сервисные функции
Защита двигателя от перегрузки	Защищен с помощью электронного термического реле перегрузки
Защита при мгновенной перегрузке по току	Силовое выходное переменное напряжение мгновенно отключается примерно при 200% от номинального тока преобразователя
Защита при перегрузке по току	Двигатель начинает инерционно останавливаться через 1 минуту работы при 150% от номинального тока преобразователя
Защита при перегрузке по напряжению	Силовое выходное переменное напряжение отключается, если напряжение на шине постоянного тока преобразователя превышает 820 В
Защита при недостаточном напряжении	Силовое выходное переменное напряжение отключается, если напряжение на шине постоянного тока преобразователя упало до 380 В или ниже
Защита при кратковременном отключении питания	Немедленное отключение при кратковременном прекращении подачи питания на 15 мс и более (заводское значение). Возможно продолжение управления после возобновления подачи питания при пропадании на время не более 2 с
Перегрев радиатора-теплоотвода	Защищен термистором
Предотвращение срыва вращения	Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью
Защита от токов утечек	Защищен электронной цепью (нарушение баланса выходных токов)
Индикация заряда шины	Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В
Конструктивное исполнение
Подключение к сети	3-х проводное, клеммная колодка
Подключение нагрузки	3-х проводное, клеммная колодка
Температура окружающей среды	от -10°С до +40°С (в пластмассовом корпусе), от -10°С до +45°С (в металлическом корпусе)
Относительная влажность воздуха	Не более 90%
Предназначен для эксплуатации	Внутри помещения, защищенного от коррозионных газов и пыли
Высотность	Не более 1000 м
Вибрация	от 9,81 м/с² (1g) при менее, чем 20 Гц, до 1,96 м/с² (0,2g) от 20 до 50 Гц
Степень защиты	IP20 (по заказу IP54)
Климатическое исполнение	У3
Гарантийный срок эксплуатации	36 мес.
Масса не более, кг	48
Габариты (ВхШхГ), мм	777х395х326

Почему стоит использовать преобразователь частоты переменного тока?

Оборудование часто проектируется для работы при максимальной нагрузке, что не всегда необходимо. Постоянная работа на полной мощности приводит к бесполезным затратам электроэнергии.
Преобразователь частоты позволяет легко контролировать скорость вращения двигателя, используемого для привода оборудования. Снижение скорости вращения при отсутствии необходимости в максимальной производительности значительно уменьшает потребление энергии.

Где установить преобразователь частоты и сколько места для этого потребуется?

Современные преобразователи частоты имеют компактные размеры и могут быть установлены в электрощитовой, а также рядом с двигателями и приводимым оборудованием. Они подходят для модернизации большинства установок, работающих на двигателях переменного тока.
При выборе места установки важно учитывать степень защиты преобразователя от воздействия внешней среды.

Как запустить преобразователь частоты?

Запуск современного преобразователя осуществляется так же просто, как включение лампочки. Необходимо задать условия эксплуатации и желаемую скорость вращения двигателя. Настройка конфигурации производится автоматически.
Преобразователь частоты можно быстро запустить, а скорость можно задать с помощью клавиатуры, терминала ввода/вывода или по шине Fieldbus.

Как контролировать скорость вращения двигателя после установки преобразователя частоты?

Существует два основных способа контроля: по опорной скорости и по опорному параметру (уставке).

1. Контроль опорной скорости: Преобразователь поддерживает заданную скорость и регулирует вращение двигателя и оборудования соответственно. Опорная скорость может быть задана оператором или поступать от программируемого логического контроллера (ПЛК).
2. Контроль по уставке: Преобразователь получает значение уставки и фактическое значение скорости. Встроенный ПИД-регулятор обеспечивает поддержание заданной уставки. Использование преобразователя частоты — это эффективный способ оптимизации работы оборудования и снижения затрат на электроэнергию.
